一、 簡介

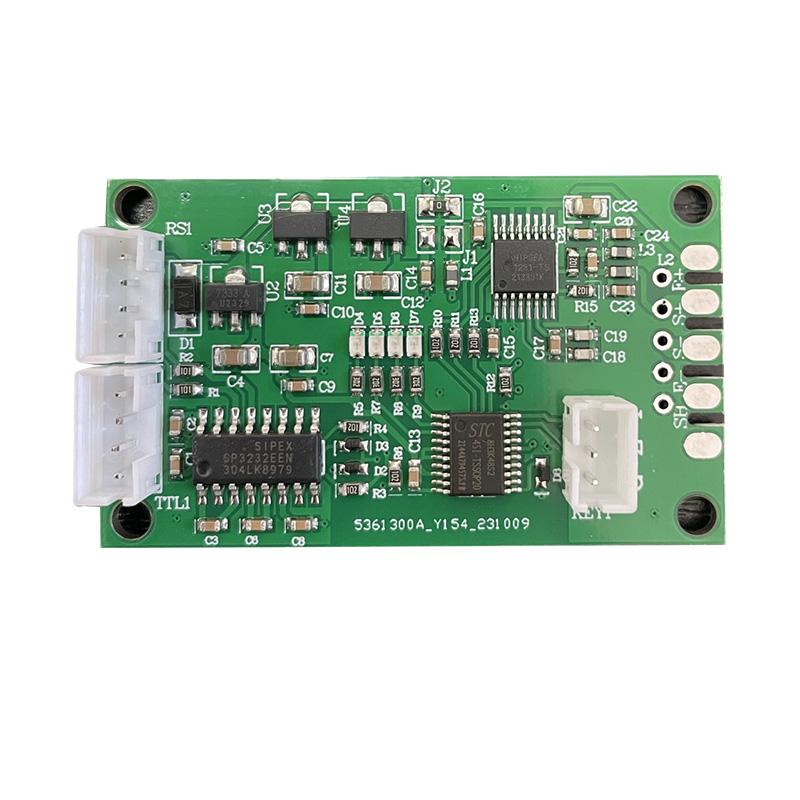

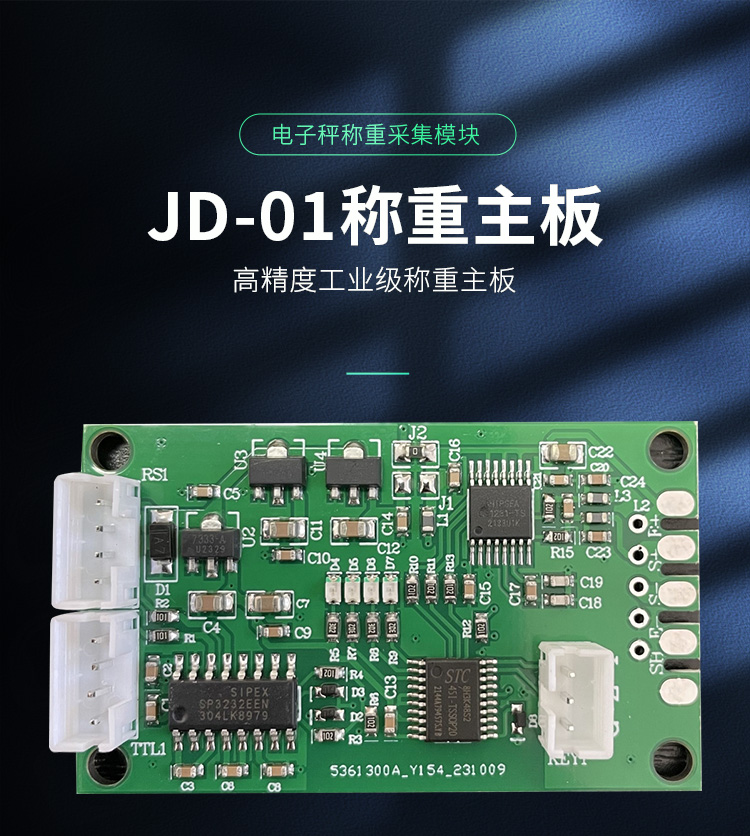

感謝您使用本公司產品。JD-01是由我公司自主研發的一款高分辨率、高穩定性、高兼容性的稱重AD模塊。本產品體積小巧，方便嵌入設備內部使用。標配TTL和RS232通訊接口，選配藍牙通訊模塊，最多可實現三路串口同時工作。

二、 技術參數

1. 準確度等級： Ⅲ 級,n=3000，最大顯示30000

2. 采樣速度： 10 次/秒或者40 次/秒

3. 分度值： 1/2/5/10/20/50/100/200 可選

4. 指令集： AT指令

5. 通訊接口： RS232C、TTL、藍牙；波特率 1200/2400/4800/9600/38400/57600/115200 可選

6. 使用溫度： 0℃～40℃、儲運溫度： -25℃～55℃、濕度： ≤85%RH

三、 尺寸接線

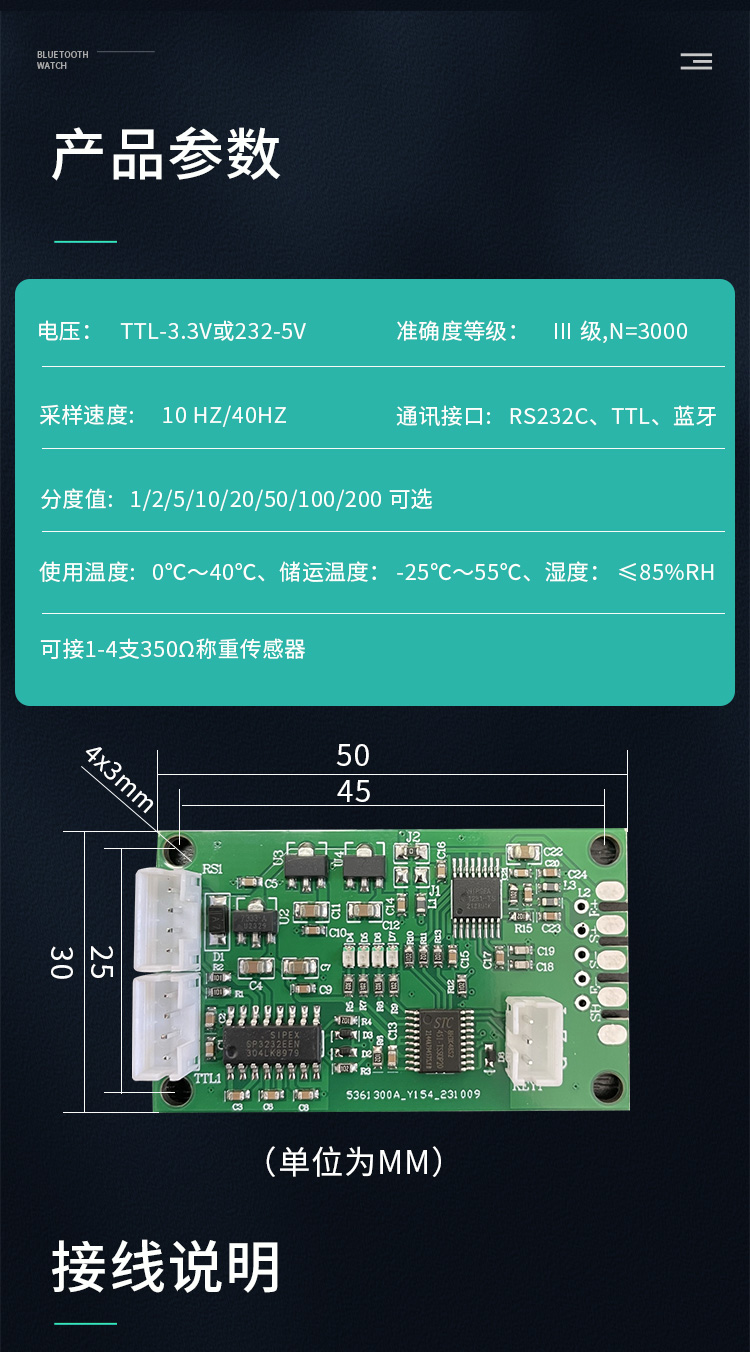

長50mm*寬30mm

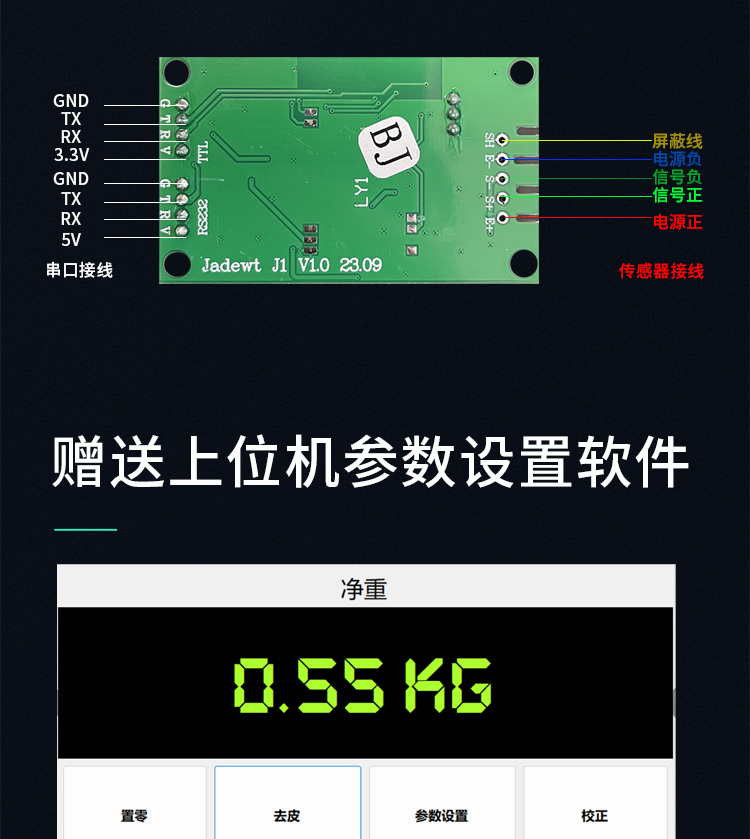

傳感器紅、黑、綠、白、屏蔽對應主板E+、E-、S+、S-、SH

靜電袋單獨包裝
